一、引言：石英玻璃的“热考验”

石英玻璃作为半导体光刻、光纤通信及航空航天领域的“光学心脏”，其品质好坏极度依赖于温度历史的精准复现。从石英砂的极端高温熔融，到精密退火消除应力，任何一个环节的热失控都会导致气泡、条纹、折射率不均甚至炸裂。

面对传统热电偶只能单点测温的局限性，红外热成像技术为行业提供了一套非接触、全景实时、高灵敏度的智能热管理方案。红外热像仪不仅仅是一个温度测量工具，更是石英玻璃生产线实现“数据驱动+实时闭环”的数字化核心硬件，助力企业全面提升良率、降低能耗、保障产线安全。

二、生产痛点与红外热像仪的破局之道

三、熔融阶段：红外热成像技术让极高温熔池温度场“一目了然”

（一）电熔法坩埚熔池的精准监控

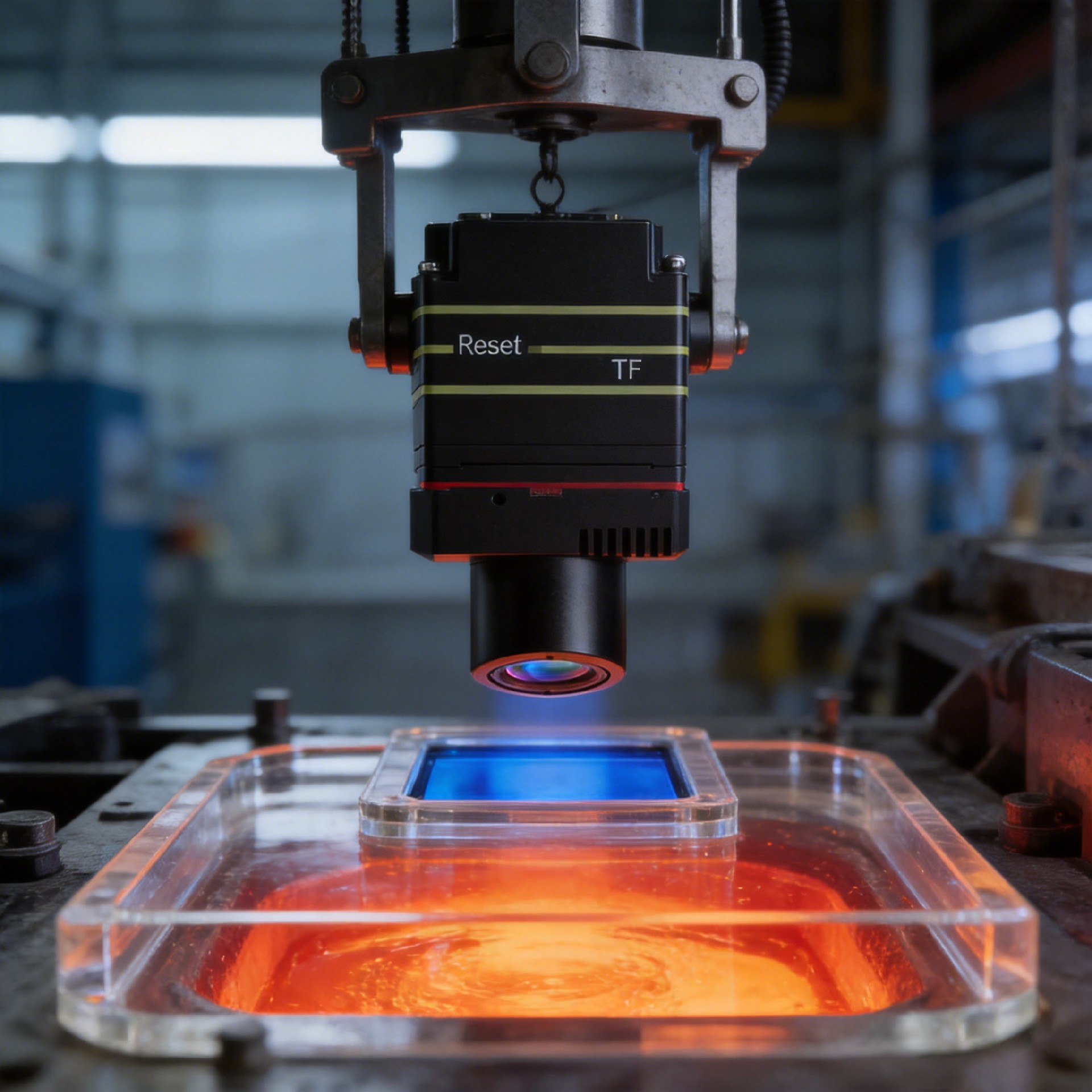

在电熔法生产高纯石英玻璃时，坩埚内温度常超2000℃。红外热像仪通过坩埚上方观察窗口，实时捕捉熔池表面热分布：

1. 电极热点预警：识别电极附近局部过热区域（温差>50℃），防止电极过度损耗，延长电极寿命。

2. 气泡卷入检测：检测熔池表面气泡富集区，通过温度异常提前预警，杜绝气泡进入石英锭。

3. 闭环控制辅助：红外像仪数据可无缝对接PLC，配合温度场数据自动调节电极功率，实现熔池温度的动态平衡。

（二）气炼法火焰熔融的均匀性保障

对于氢氧焰熔融沉积工艺，红外热像仪采用高分辨率观测，同时分析火焰形状对称性和沉积层表面温度：

• 实时监测火焰热场分布，确保加热均匀；

• 精确捕捉沉积层表面的温度梯度，有效避免因剧烈热应力导致的石英锭炸裂风险。

四、成型与拉制阶段：守护温度均匀性的“生命线”

（一）石英锭成型模具温控优化

在熔融石英注入模具时，底部与顶部的温差直接导致产品内部永久应力。多角度扫描系统：

• 生成石英锭三维温度分布图，精准识别温差>30℃的潜在风险区。

• 结合软件分析指导模具加热/冷却策略，确保成品温差严控在10℃以内，提升良品率。

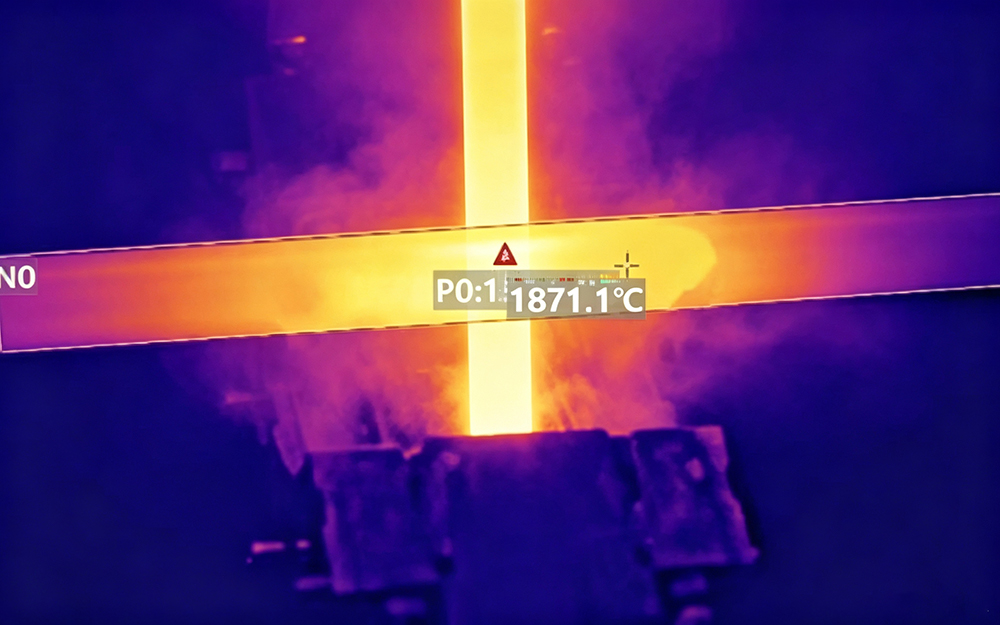

（二）光纤预制棒拉制的高精度控温

拉丝炉内的温度场稳定性决定了光纤的折射率分布。高精度红外热像仪透过炉体窗口：

• 实时监测预制棒颈部温度，测量精度高达±2℃，保障光纤性能稳定。

• 监测炉内温度场均匀性，避免因温度波动导致纤芯同心度偏差，满足高端光纤制造要求。

五、退火与缺陷检测：红外热像仪的“透视眼”与“温度标尺”

（一）退火炉温场均匀性验证

石英玻璃退火是消除应力的关键。传统炉内热点偶无法反映全貌，而红外热像仪通过退火炉观察窗进行全景扫描：

1. 热点/冷区扫描：识别炉内温场异常点，验证退火曲线的实际执行效果。

2. 降温速率标定：确保降温速率控制在工艺要求的±2℃/h以内。

3. 应力分布预测：结合有限元热-力学模型，智能分析软件可预测最终残余应力分布，指导工艺精细化调整。

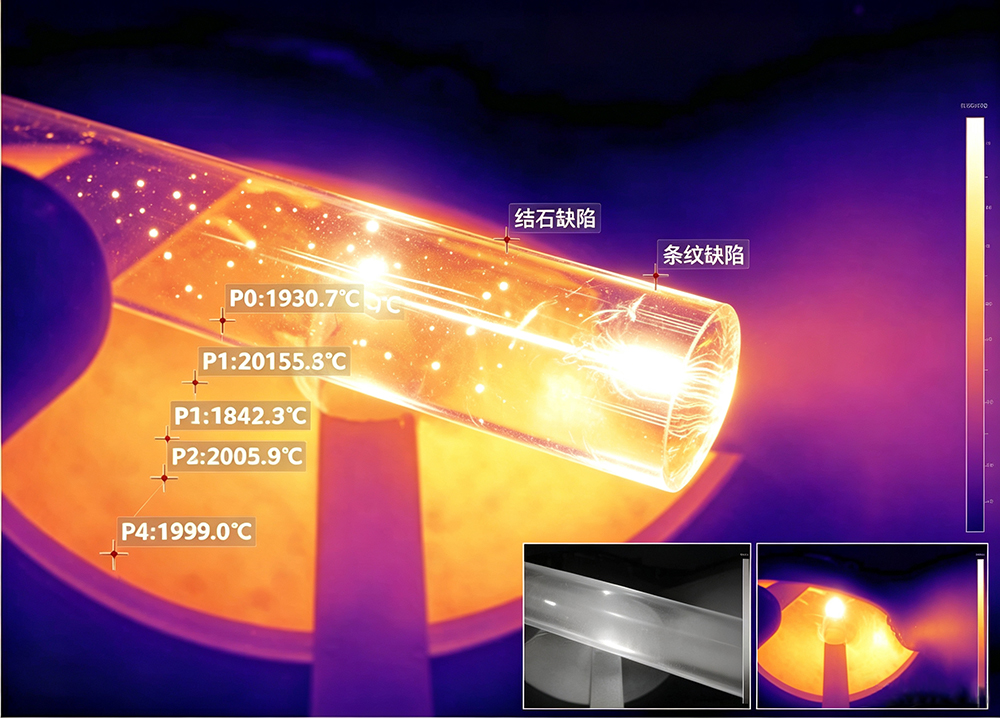

（二）主动热激励无损检测

红外热像仪的主动热激励检测方案，利用闪光灯或激光脉冲对石英玻璃加热，内部气泡、结石和条纹会因热导率差异产生表面温度异常：

• 气泡检测：气泡区域热阻大，冷却速率明显慢于基体（温差可达0.5~2℃），通过热像序列分析精确定位气泡位置与尺寸。

• 结石与条纹筛查：通过热波成像技术，无需破坏样品即可快速筛查内部未熔颗粒和折射率不均区域，弥补传统目检的不足。

六、产品选型与部署实战指南

（一）测温范围与波段优势

针对石英玻璃熔融超2000℃的需求，全力推荐高温高帧系列热像仪。该系列测温上限≥2500℃，专为超高温场景设计，且受水汽、二氧化碳吸收干扰极小，测温数据更准确、稳定。

（二）工业级抗高温防护方案

提供全套水冷/风冷防护套及耐高温蓝宝石红外窗口，完美适配高温炉体。对于观测空间有限的炉体，还提供光纤耦合红外探头，探头深入炉体内部，主机则可置于常温安全区，确保设备长期稳定运行。

（三）智能分析软件生态

智能平台支持自动温差报警、温度曲线记录、多区域ROI（感兴趣区域）分析。针对退火炉等长时监控场景，系统支持7×24小时连续录像与数据导出，便于建立每块石英玻璃的“热历史档案”，实现精准的生产批次追溯。

七、未来展望：科技构建智能热管理数字孪生

围绕国家“双碳”与智能制造目标，致力于将热像数据与氧分压、振动监测等多维传感器融合，打造基于AI预测模型的智慧热管理：

1. 电极寿命预测：基于熔池温度场演变模型，精准预测电极损耗周期。

2. 联动闭环控温：数据接口可联动PLC，自动调节熔炼功率与退火区功率分配。

3. 数字孪生追溯：将全流程热像数据实时映射到石英玻璃三维数字孪生体，实现全生命周期热历史数据可查、可控、可优化。

八、结语：红外热像仪，守护每一块石英玻璃的“热”品质

石英玻璃的纯度与性能，取决于温度场每一分每一秒的极致精准。红外热像技术将您从“经验+抽样”的粗放生产模式，带入“数据驱动+实时闭环”的高端智造时代。我们不只是热像仪供应商，更是您提升产品良率、降低工艺能耗的“热学守护者”。
